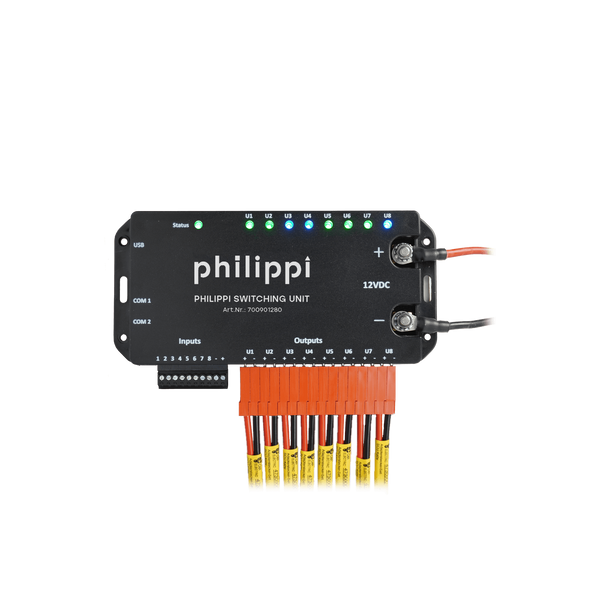

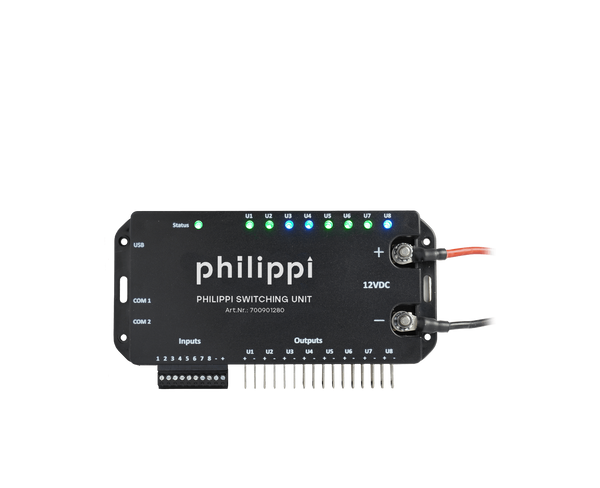

Die PSU Switching Unit 9012-8 ADV von philippi ist ein digitales Schaltmodul mit integrierter elektronischer Absicherung für 12- und 24-V-Bordnetze. Sie ersetzt Relais, Schmelzsicherungen und Verteilerblöcke durch eine frei programmierbare Einheit mit 8 Eingängen und 8 Ausgängen, maximal 90 A, dauerhaft bis 70 A.
- Digitale Sicherung an jedem Ausgang bis 25 A, mit ECE-R10-Zulassung. Nach einer Störung schaltet die PSU den Ausgang automatisch wieder frei, du wechselst keine Sicherung.
- Schalten, dimmen, blinken und Timer, auch verschachtelte Schaltabläufe ohne Relaistechnik
- Batterieschutz pro Ausgang, zeit- oder spannungsgesteuert
- Motoren, Pumpen und Ventile über die integrierte H-Brücke ansteuern
- Bedienung über die philippi Control Unit PCU oder klassisch per Taster
Standard oder Individual?
Standard 1 kommt mit einer von uns vorgegebenen Programmierung, anschlussfertig. Individual programmieren wir nach deinen Wünschen, passend zu deinen Verbrauchern und Tastern.
Die Standardkonfiguration
Ausgänge
- Ausgang 1 bis 3: Lichtkreis 1 bis 3, dimmbar
- Ausgang 4: Leselampe 1, zum Beispiel unsere Schwanenhalsleuchte SHL PRO
- Ausgang 5: Leselampe 2
- Ausgang 6: Kühlschrank oder Kühlbox, mit 15 A abgesichert, per Taster für 8 Stunden abschaltbar
- Ausgang 7: Wechselrichter-Fernbedienung, plusgesteuert, für 2 Stunden aktiviert (massegesteuert als Sonderparametrierung möglich)
- Ausgang 8: beliebiger Verbraucher, z. B. 12-V-Steckdose, mit 15 A abgesichert, immer an

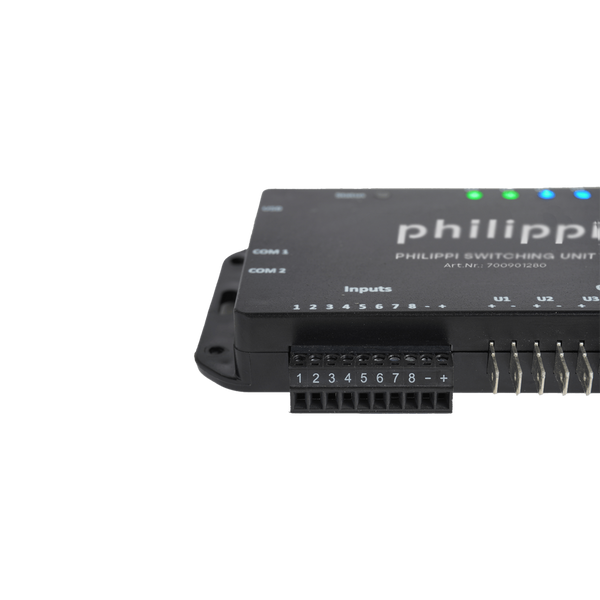

Eingänge
- Eingang 1 bis 3: Taster für Lichtkreis 1 bis 3
- Eingang 4 und 5: Taster für Leselampe 1 und 2
- Eingang 6: Taster „Kühlschrank 8 Stunden aus“
- Eingang 7: Taster Wechselrichter an/aus
- Eingang 8: Taster „Alle Lichter aus“ für Ausgang 1 bis 5
Technische Daten
| Merkmal | Wert |
|---|---|
| Bordnetz | 12 V und 24 V |
| Eingänge / Ausgänge | 8 / 8 |
| Strom | max. 90 A, dauerhaft 70 A, aufgeteilt auf die Ausgänge |
| Absicherung | digital, je Ausgang bis 25 A |
| Zulassung | ECE R10 |
| Artikelnummern | 12 V Standard 1: 700901280 · 12 V Individual: 7009012822 |
| Hersteller | philippi elektrische systeme GmbH |
Passt zu
- philippi Control Unit PCU zum Schalten und Dimmen am Display
- Smart Control Unit SCU 9012 Set: dasselbe Gerät als Komplettset mit Bluetooth-Modul und Adaptersteckern
Häufige Fragen
Muss ich nach einem Kurzschluss eine Sicherung tauschen?
Nein. Jeder Ausgang ist digital abgesichert. Nach der Fehlerbehebung schaltet die PSU den Ausgang automatisch wieder frei.
Kann ich weiter normale Taster verwenden?
Ja. Die 8 Eingänge sind für Taster gedacht, in der Standardkonfiguration hat jeder Ausgang seinen eigenen Taster.
Was ist der Unterschied zur SCU 9012?
Es ist dasselbe Gerät. Die SCU 9012 ist das Komplettset mit Bluetooth-Modul, 8 Adaptersteckern und Anschlusskabelsatz, die PSU das Einzelgerät für die philippi Control Unit PCU.
