Welcher Kabelquerschnitt für 12 V? So rechnest du

Kurz gesagt: Der richtige Querschnitt hängt vom Strom und von der Leitungslänge ab. Je mehr Ampere fließen und je länger die Leitung ist, desto dicker muss das Kabel sein. Am schnellsten rechnet unser Kabelkonfigurator das für dich aus.

Warum der Querschnitt bei 12 V so wichtig ist

Bei 12 V fließen für dieselbe Leistung viel höhere Ströme als bei 230 V. Ist das Kabel zu dünn, geht Spannung auf dem Weg verloren, der Verbraucher arbeitet schlechter, und das Kabel wird warm.

Die Formel

Querschnitt in mm² = (2 × Länge × Strom) ÷ (56 × erlaubter Spannungsverlust)

• Länge: einfache Strecke in Metern; die 2 steht für Hin- und Rückleitung
• Strom: in Ampere
• 56: Leitfähigkeit von Kupfer
• Erlaubter Spannungsverlust: zum Beispiel 3 % von 12 V, also 0,36 V

Rechenbeispiel

Ein Verbraucher zieht 30 A, die Leitung ist 5 m lang: (2 × 5 × 30) ÷ (56 × 0,36) = 14,9 mm². Du nimmst den nächstgrößeren Querschnitt, also 16 mm².

Und die Sicherung?

Die Sicherung schützt das Kabel. Sie gehört so nah wie möglich an die Batterie und darf nicht größer sein, als das Kabel verträgt. Passende Sicherungen findest du unter Sicherung und Verteilung, zum Beispiel MIDI-Schraubsicherungen von 30 bis 125 A oder Bolzensicherungen SHB von 30 bis 300 A.

Schneller mit dem Kabelkonfigurator

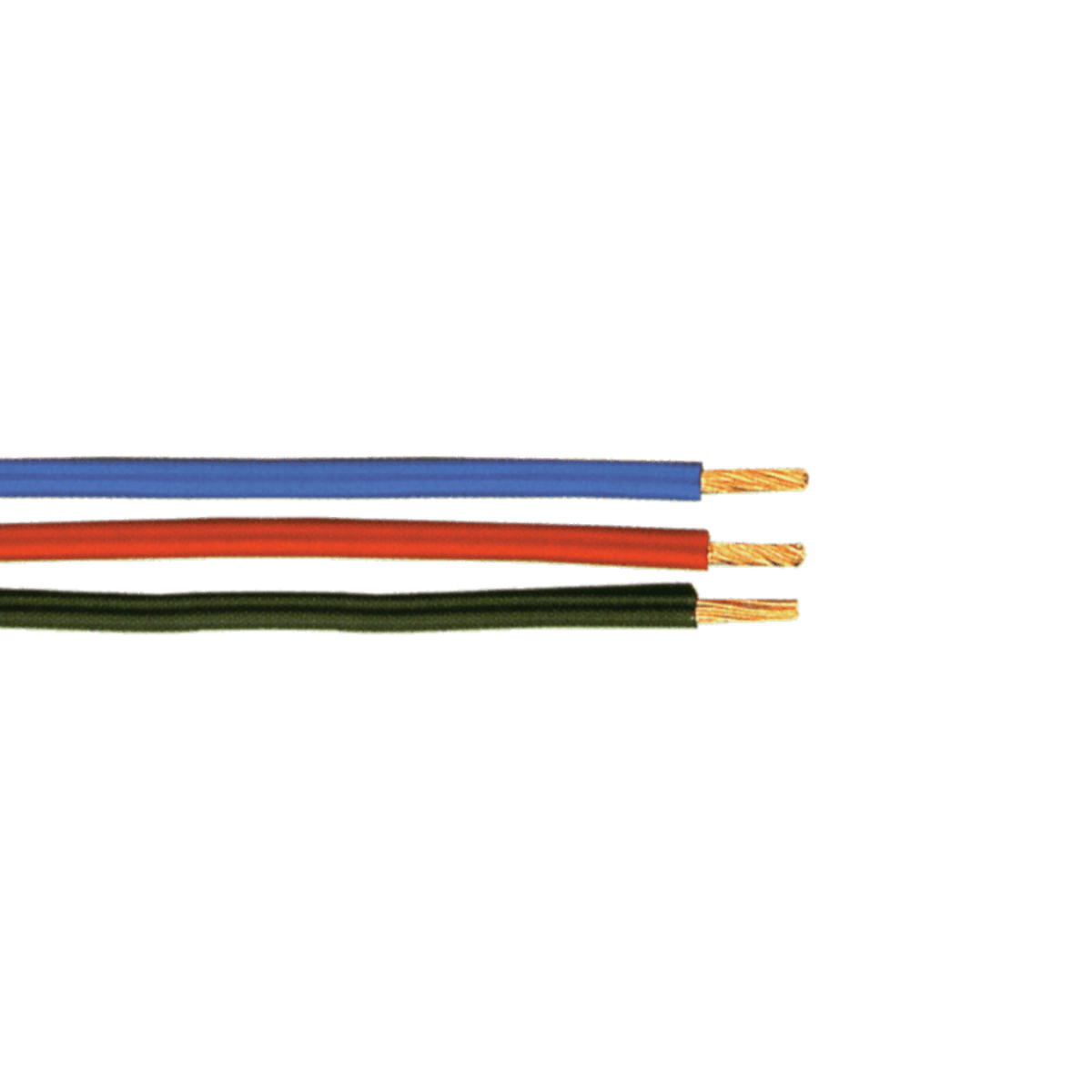

Im Kabelkonfigurator berechnest du Querschnitt und Sicherung für 12, 24 und 48 V und bestellst das Kabel gleich fertig angeschlagen, auf 10 cm genau und konfektioniert in Reinbek. Als Meterware gibt es die Fahrzeugleitung FLRY-B nach ISO 6722.
