Welche Sicherung wohin? Flach, MIDI, MEGA und Bolzen erklärt

Kurz gesagt: Welche Sicherung du brauchst, hängt vom Strom im Kabel ab. Flachstecksicherungen schützen kleine Verbraucher, MIDI- und MEGA-Sicherungen mittlere und große Ströme. Bolzensicherungen sitzen direkt an der Schiene oder am Batteriepol.

Welche Sicherungsarten gibt es?

Sicherung	Bereich	Typischer Einsatz
Flachstecksicherung ATO	1 bis 40 A	Licht, Pumpe, Steckdosen

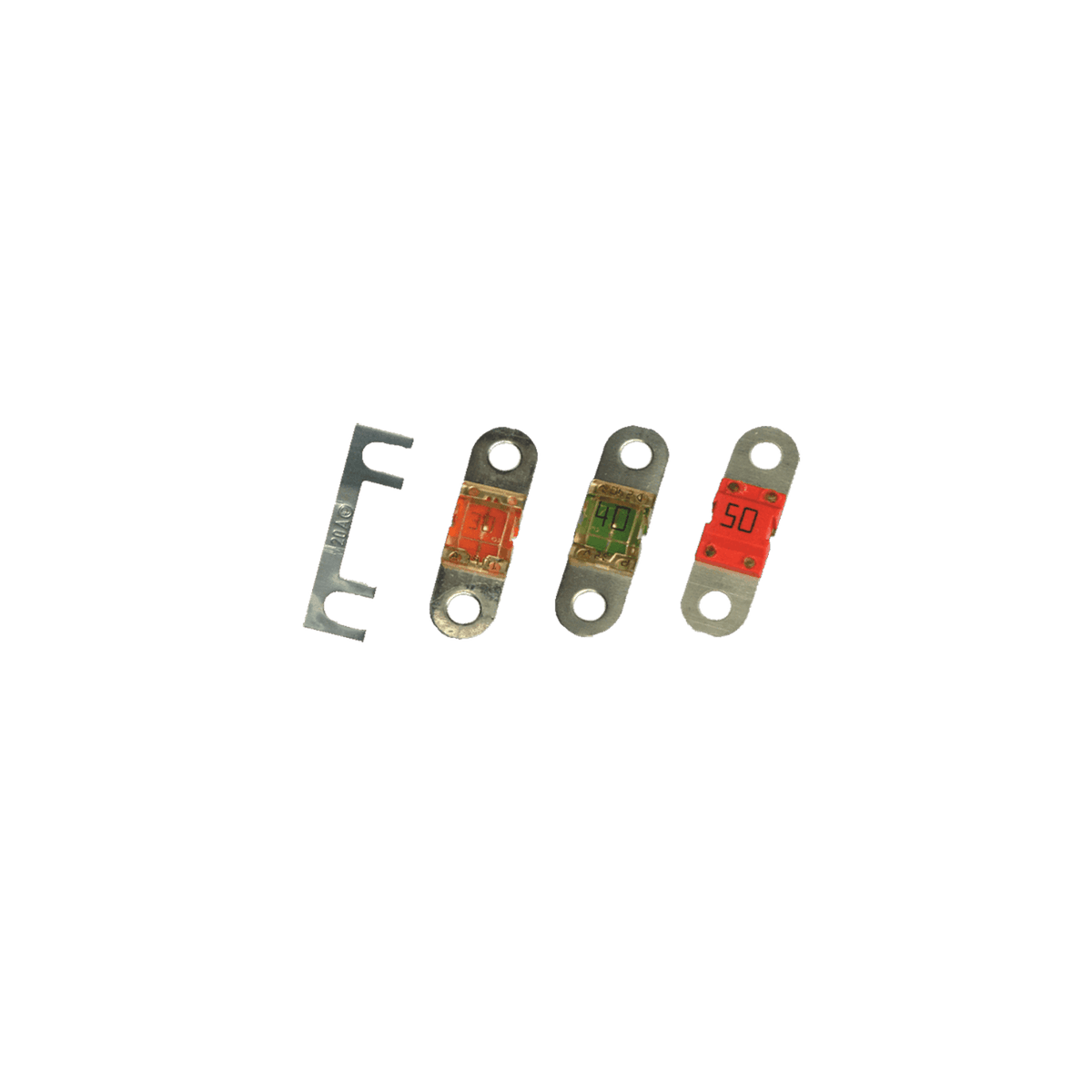

MIDI-Schraubsicherung	30 bis 125 A	Ladebooster, Verteiler
MEGA-Schraubsicherung	60 bis 300 A	Wechselrichter, Hauptleitung
Bolzensicherung SHB	30 bis 300 A	direkt auf einem M8-Bolzen
Sicherungsautomat TCB	30 A, rücksetzbar	Stromkreise, die du wieder einschalten willst

Wohin gehört die Sicherung?

So nah wie möglich an die Batterie. Die Sicherung schützt das Kabel, deshalb darf sie nicht größer sein, als das Kabel verträgt. Wie du den Querschnitt bestimmst, steht im Ratgeber Kabelquerschnitt für 12 V.

Wie ordne ich viele Stromkreise?

Der DC-Verteiler SafetyHub 150 nimmt 4 MIDI- und 6 Flachsicherungen auf. Für größere Anlagen gibt es das Power Install System von philippi mit Sicherungsschienen, Sammelschienen und dem Batteriehauptschalter EBH 250. Alles zusammen findest du unter Sicherung und Verteilung.
